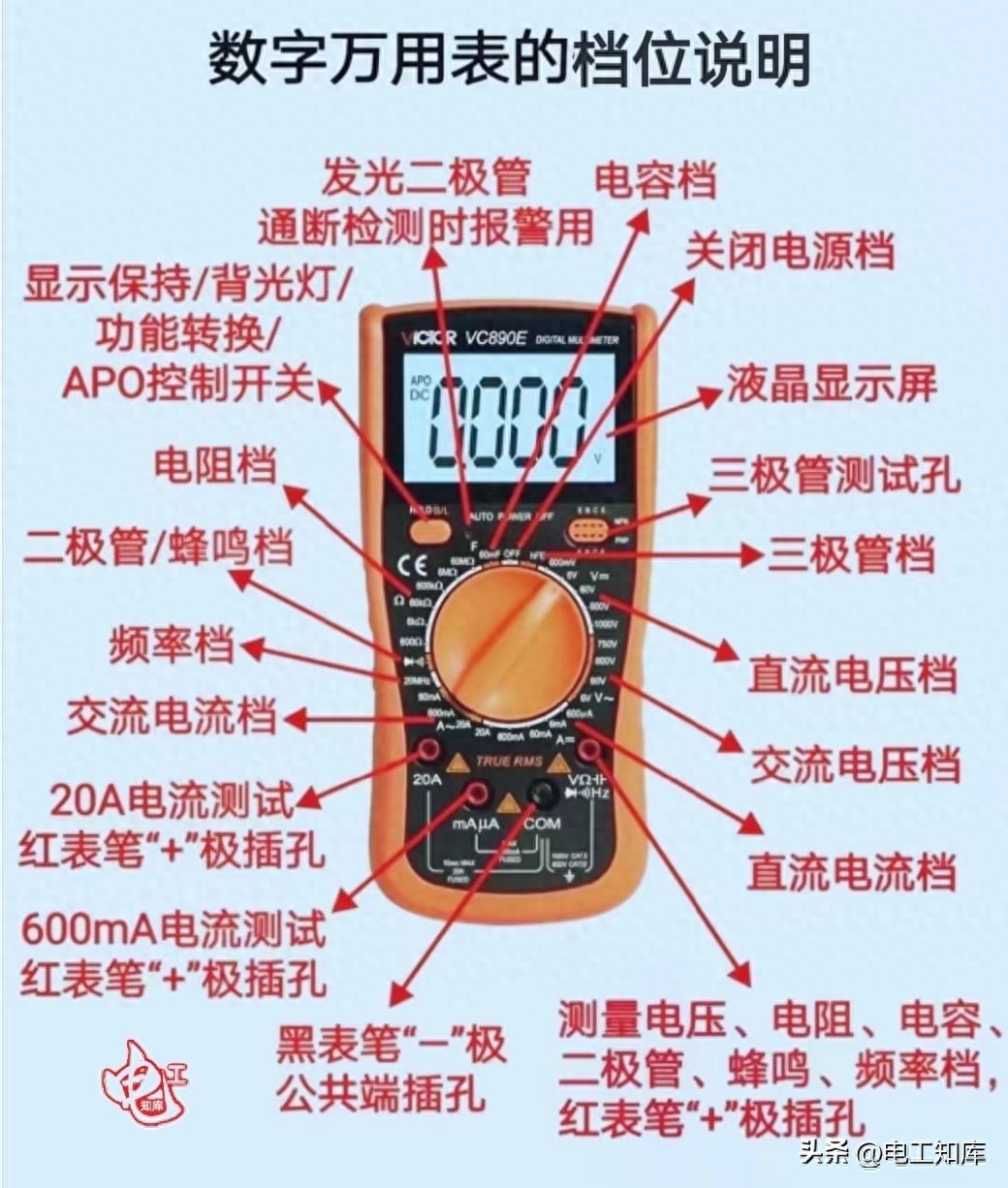

一、档位说明
使用数字万用表前,要熟知其档位,清楚其量程,核查转换开关是不是没问题,检查插孔是否准确无误。

二、电压测量
1、直流电压测量
1)将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2)把功能开关放置到直流电压档V合适的量程处,接着把测试表笔连接至要测量的电源(测量开路电压)或者负载上(测量负载电压降),此时红表笔所连接端的极性会在显示器上一同显示出来。
3)查看读数并确认单位。
4)注意事项
倘若是不清楚被测量电压的范围,需把功能开关放置在最大量程之处,随后再逐步下降 。
(2)要是显示器仅仅显示“1”,这意味着过量程了,那么功能开关应当放置在更高的量程上。
(3)“”意味着禁止去测量高于1000V的电压,尽管显示出更高的电压值存在可能性,然而伴随着损坏内部线路的那种严峻危险 。
(4)当测量高电压时,要格外注意避免触电。
2、交流电压的测量
1)将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2)把功能切换开关放置到交流电压档V~的量程范畴之内,并且把测试笔连接至有待测量的电源或者负载之上。在对交流电压进行测量之际,不会存在极性显示的情况。
3)注意事项:
于有感抗的电路里进行电压测量之际,万万得在将电源断开之前,率先把万用表给断开,之所以如此,是为了避免因自感现象而生成超越电源电压好多倍的电动势,进而致使万用表遭受损坏。
三、电流测量
1、直流电流的测量
把黑表笔插入COM插孔,在测量最大值是200mA的电流之际,将红表笔插入mA插孔,在测量最大值为20A的电流之时,把红表笔插入20A插孔。
2)把功能开关放置到直流电流档 A 的合适量程处,把测试表笔以串联的方式接入到要测量的负载之上,电流值呈现而出的时候,会显示红表笔的极性。
3)注意事项:
若是在使用之前不清楚被测电流的范围,那就把功能开关放置在最大量程的位置,然后再逐渐地减低 。
(2)其意思为,最大输入电流呈现为200mA,要是电流过量,那么将会烧坏保险丝,此时就应该再次进行更换,20A量程是没有保险丝起着保护作用的,进行测量的时候,时间不能超过15秒。
2、交流电流的测量
测量的方式与直流电流是一样的情形了呢,然而档位是需要打到交流档位那里呵 电流测量结束以后呀需要把红笔插回到 “VΩ” 这个孔那儿喔 要是忘记了这一环节进而直接去测量电压的话呢该表或者电源就将会被烧坏掉啦 。
四、电阻测量
首先,把表笔插入“COM”孔以及“VΩ”孔,接着,将旋钮转动到“Ω”对应的所需量程处,然后,把表笔连接在电阻两端的金属部位。
2、注意事项:
若被测电阻的值超出了所挑选量程的最大数值,就会显示过量程“1”,此时应去选择更高的量程,对于大于1MΩ或者更高的电阻而言,读数要在几秒钟之后才能够稳定下来,而这是正常的情况 。
2)当没有连接好时,例如开路情况,仪表显示为“1”。
3)在对被测线路的阻抗展开检查之际,务必要确保把被测线路当中的所有电源移掉, 将所有的电容进行放电的操作, 要是被测线路里面存在电源以及储能元件的情况, 那么将会对线路阻抗测试的正确性产生影响。
具有如下情况,万用表处于200MΩ档位时,短路的状况下会呈现01.0而非显示00.0 ,测量着电阻之际,要从测量所得的读数里减去这01.0 。像测量一个电阻时,其显示竟然是101.0 ,那就得从101.0之中减去1.0 ,被测量的元件实际的阻值是100.0 ,也就是100MΩ 。
在进行测量时,测量之中是能够使用手去接触该电阻的,然而却不要将手在同一时间接触于电阻的两端,不然的话将会造成测量之后出现误差情况。
五、万用表保存
测量结束之后,要把量程选择开关拨到交流电压最高档的位置,以此避免下次测量的时候不小心把万用表烧坏 。
2、对于长期没有使用的万用表,应当把电池取出来,防止电池因存放时间过长进而发生变质漏液的情况,最终损坏电路板。
